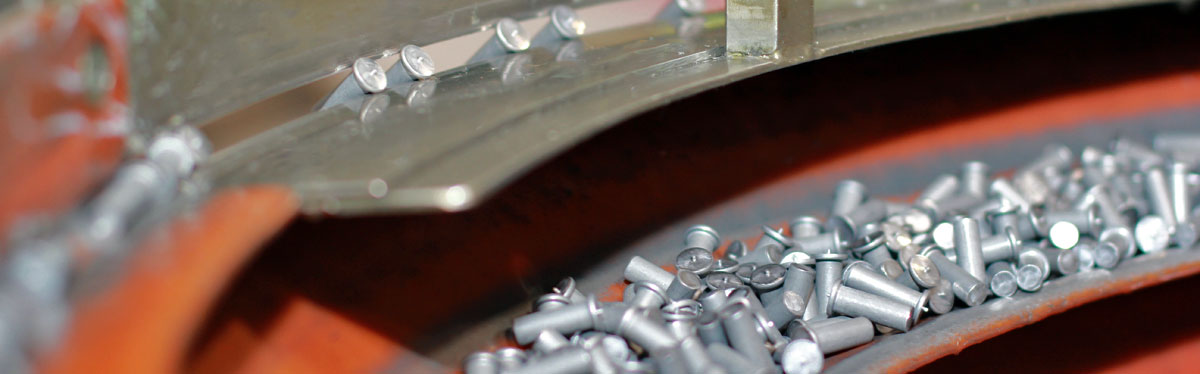

• Detailaufnahme von Schweißbolzen im Rüttler

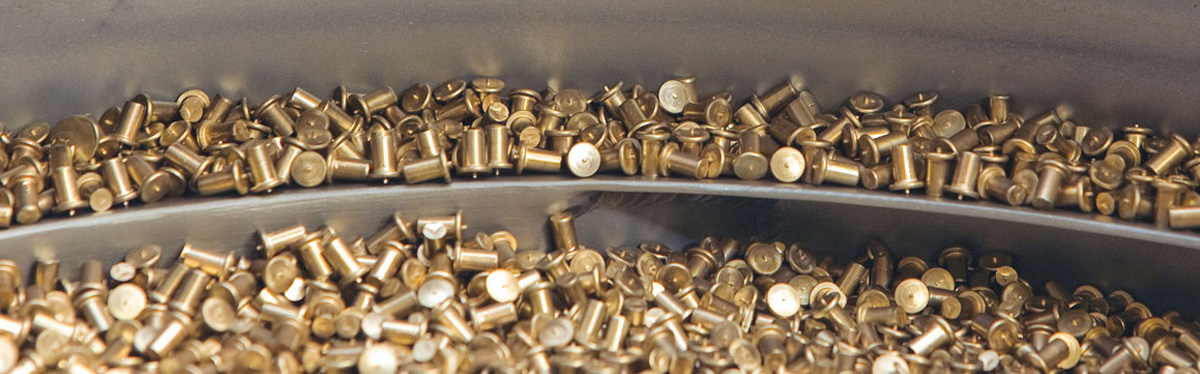

  • Produktion von Schweißbolzen für Spitzenzündung

Ignición de punta

ignición de punta

Desde hace más de 40 años la fabricación de pernos de soldadura para la ignición de puntas y la ignición por arco de ciclo corto son nuestra especialidad. Todos los pernos roscados para la ignición de punta se fabrican conforme a la norma DIN EN ISO 13918-2017. Si el cliente así lo desea, podemos producir longitudes intermedias o tolerancias de longitud modificadas según planos o bocetos. Las bridas pueden ejecutarse como modelo estándar, pasando por minibrida hasta tamaños especiales.

La posición de tolerancia de la rosca puede modificarse también a «6e», «6f» o «6h».

PT - Pernos roscados

PT  - Pernos roscados

Los pernos roscados de M3 a M10 en acero, acero inoxidable A2-50 y AlMg3 se pueden suministrar a corto plazo desde almacén en todas las longitudes conforme a la norma.


Por lo general, los pernos de soldadura de 1.4401/04, 1.4571, Al99,5, AlSi12 y latón se fabrican en función del pedido. También pueden suministrarse pequeñas cantidades; una llamada basta para saber qué existencias tenemos en el almacén.


Por lo general pueden fabricarse las siguientes dimensiones:



  • M2,5 x 5 hasta 25 mm
  • M3 x 5 hasta 45 mm
  • M4 x 6 hasta 65 mm *
  • M5 x 6 hasta 70 mm *
  • M6 x 8 hasta 100 mm  *
  • M8 x 10 hasta 100 mm *
  • M10 x 15 hasta 80 mm *
  • M12 x 15 hasta 80 mm *

* Longitudes superiores a 63 mm cuentan con una rosca parcial de 60 mm
* Longitudes superiores a 75 mm cuentan con un diámetro de brida superior (el tamaño debe determinarse en cada caso)

UT - Espárragos

UT - Espárragos

Los espárragos Ø3 a Ø7,1 en acero, acero inoxidable A2-50 y AlMg3 se pueden suministrarse a corto plazo desde almacén en todas las longitudes conforme a la norma.

Las longitudes especiales y otros materiales se fabrican en función del pedido.


Por lo general pueden fabricarse las siguientes dimensiones:

  • Ø2 x 5 hasta 25 mm
  • Ø3 x 5 hasta 40 mm
  • Ø4 x 6 hasta 45 mm
  • Ø5 x 6 hasta 70 mm
  • Ø6 x 8 hasta 75 mm
  • Ø7,1 x 10 hasta 75 mm
  • Ø8 x 15 hasta 75 mm
  • Ø10 x 15 hasta 75 mm
  • Ø12 x 15 hasta 75 mm

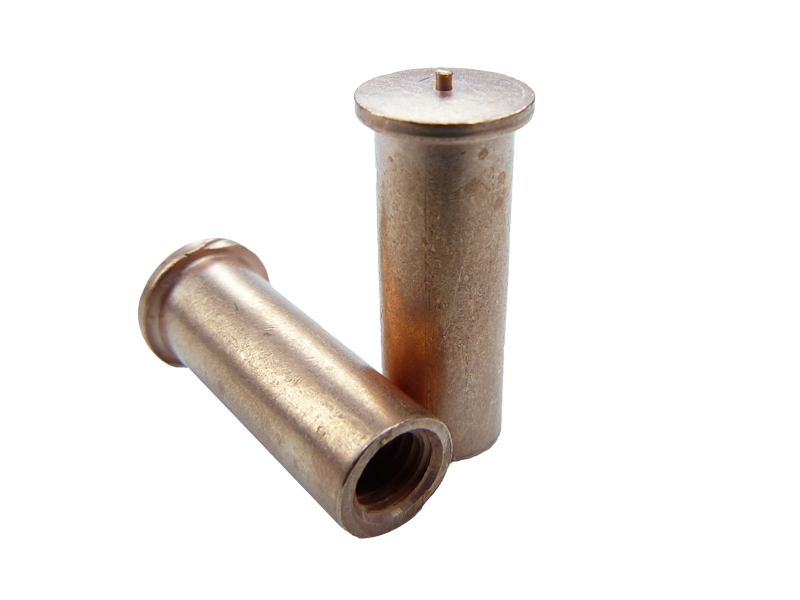

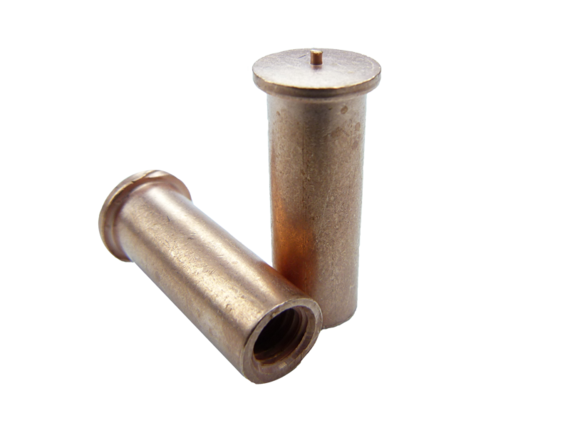

IT - Casquillos con rosca interior

IT - Casquillos con rosca interior

La rosca interior se fabrica de manera estándar conforme a DIN ISO 724 con posición de tolerancia «6G».

Por lo general pueden fabricarse las siguientes dimensiones:

  • Ø5 x 6 hasta 40 mm, M3
  • Ø6 x 8 hasta 45 mm, M4
  • Ø7,1 x 10 hasta 40 mm, M5

Si el cliente así lo desea, pueden producirse longitudes intermedias con tolerancias de longitud modificadas y ejecución de brida mini (brida restante mínima = perno -Ø + 0,3) conforme a planos o bocetos.

Además, pueden suministrarse roscas interiores en diámetros que difieran de la norma (p. ej. en caso de un diámetro de 6 mm es posible una rosca interior M3).

Pernos de rosca gruesa

pernos de rosca gruesa

Fabricamos pernos de soldadura con rosca gruesa basándonos en la norma DIN EN ISO 13918-2008.

Estos pernos los producimos,en función del pedido, en St36-3, 1.4301, AlMg3 y AlSi12.

Por lo general pueden fabricarse las siguientes dimensiones:

  • S5 x 9 hasta 40 mm
  • S6 x 10 hasta 40 mm (solo por solicitud especial del cliente)

Si el cliente así lo desea, podemos fabricar pernos de rosca gruesa Schmeck en longitudes intermedias con tolerancias de longitud modificadas conforme a planos o bocetos (a partir de 10.000 unidades).

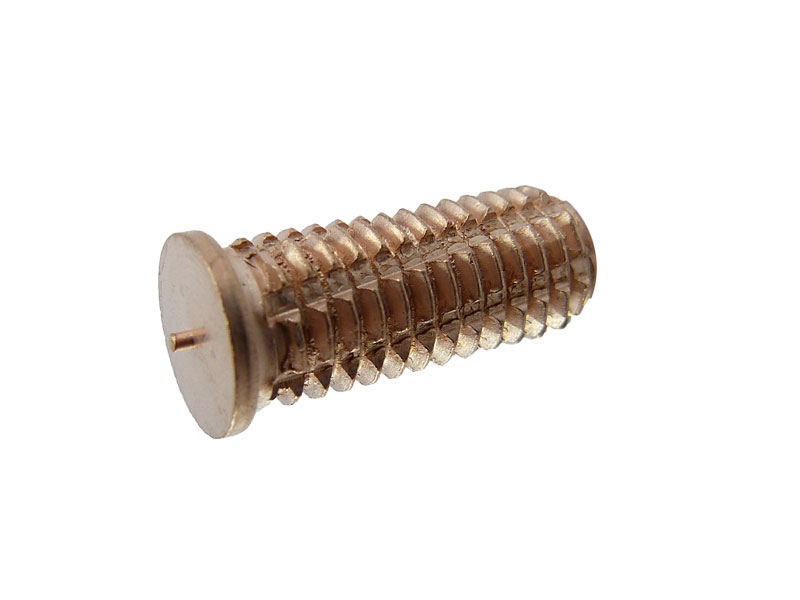

Tornillos ranurados lacados

tornillos ranurados lacados

Estos pernos se fabrican en función de su pedido además de conforme a la norma DIN EN ISO 13918.

La rosca se fabrica de manera estándar conforme a la norma DIN ISO 724, con posición de tolerancia de «6g», pero con seis muescas pulidas que se extienden longitudinalmente por la espiga.

Por lo general pueden fabricarse las siguientes dimensiones:

  • M4 x 8 hasta 30  mm
  • M5 x 8 hasta 40  mm
  • M6 x 10 hasta 40 mm
  • M8 x 12 hasta 50 mm

Todos las pernos roscados ranurados lacados pueden fabricarse, si el cliente así lo desea, en longitudes intermedias y tolerancias de longitudes modificadas conforme a planos o bocetos.

Su persona de contacto

Su persona de contacto Elvira Adilovic

Elvira Adilovic
Distribución

Tel.: +49 2351 67887-113
Fax: +49-2351-67887-222

Venta de tornillos de soldadura, pernos de soldadura para ignición de punta, ignición de arco de ciclo corto, tornillos con arandela y otras piezas conformadas en frío

Enviar correo electrónico...

schmeck webshop

Materiales clásicos

materiales clásicos

Nuestros pernos se fabrican conforme a la norma DIN EN ISO 13918 a partir de los siguientes materiales aptos para la soldadura:

  • Acero 4.8 y 5.8 conforme a DIN EN ISO 898 T1
  • Acero inoxidable A2-50 (1.4301/03)
  • A4-50 (1.4401/04) y A5-50 (1.4571) conforme a EN ISO 3506 T1
  • Latón: CuZn37 (Ms63) conforme a ISO 426-1 / ISO 1638
  • Aluminio: AlMg3, AlSi12 y Al99,5 conforme a EN 1301 T2

En caso necesario pueden fabricarse también pernos de acero tratable al calor de la

  • clase de resistencia 8.8,
  • calidad del acero 6.8 y
  • A2-70.





Volumen del pedido:

Solemos suministrar lotes de 500 unidades hasta series grandes de varios millones de pernos.

Puesto que utilizamos análisis de alambre especiales, todos los productos Schmeck cuentan con una garantía de soldadura. Por supuesto, si así se desea puede suministrarse también un certificado de fábrica 3.1 conforme a DIN EN 10204.
