Tornillos de soldadura

Schweißschrauben mit Langwarzen

Le ofrecemos tornillos de soldadura fabricados conforme a la norma DIN 34817, a las normas de nuestra empresa y a otras muchas normas. Normas automovilísticas, como p.e. GS 92022, MBN75 o MBN 75K y VW son las normas que aplicamos diariamente.

También fabricamos soluciones según los planos del cliente y tenemos en cuenta todos los requisitos especiales.

En la fábrica se comprueba al 100% con sistemas de cámaras si los tornillos de soldadura presentan partes extrañas o defectuosas. Esto le permite conseguir la mayor seguridad posible para sus productos de calidad.

DIN 34817

Schweißschrauben mit Langwarzen nach DIN 34817

Los tornillos y pernos de soldadura con resalte de proyección alargada se pueden suministrar la mayoría de las veces desde almacén en la clase de resistencia 8.8 y en acero inoxidable A2-50.

Nuestros tornillos y pernos de soldadura de la clase de resistencia 8.8 están bien decapados y ligeramente engrasados, es decir, sin protector de superficies.



Por lo general pueden fabricarse las siguientes dimensiones:

  • M5 x 10 hasta 35 mm
  • M6 x 10 hasta 40 mm
  • M8 x 12 hasta 45 mm
  • M10 x 20 hasta 50 mm
  • M12 a petición
  • Ø6 x 10 hasta 40 mm
  • Ø8 x 12 hasta 45 mm
  • Ø10 x 15 hasta 50 mm

Otras longitudes bajo solicitud.

Normas de la fábrica Schmeck (SWN)

Nuestras normas de la fábrica (abreviadas como SWN) y una cifra de 4 dígitos han surgido de nuestra amplia experiencia en la producción.

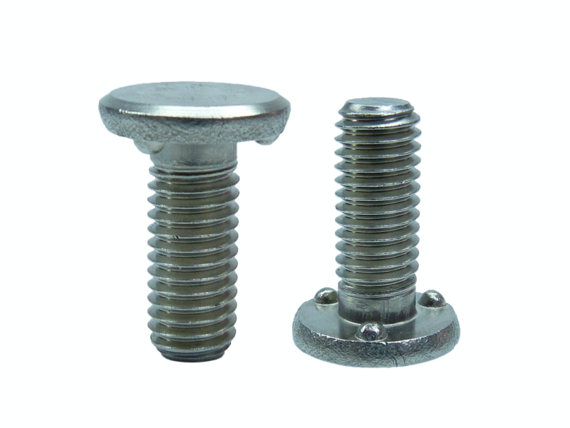

Edelstahlschweißschraube mit Rundbuckeln

SWN 2501

Esta norma describe un modelo del grupo de tornillos de soldadura de proyección redonda. Este tornillo tiene tres proyecciones redondas debajo de la cabeza dispuestas en 120° .

Los resaltes redondos son perfectos para la soldadura con chapas finas.

SWN 2502

Este tornillo de soldadura cuenta con tres proyecciones redondas sobre la cabeza.

SWN 2503 und 2504

El SWN 2503 cuenta con cuatro proyecciones redondas bajo la cabeza dispuestas cada una a 90°, mientras que en el SWN 2504 se encuentran sobre la cabeza.

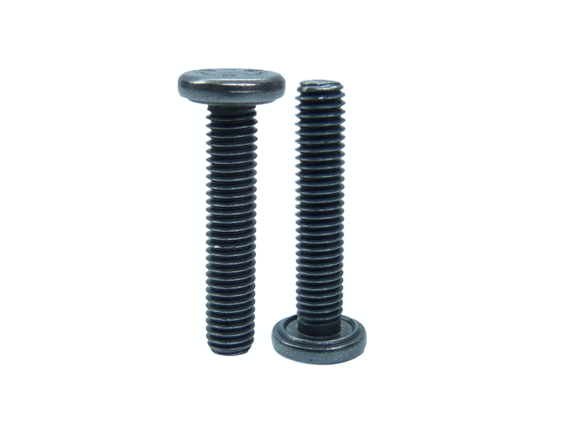

Schweißschraube mit Schweißring
Schweißschraube der Schmeck Verbindungstechnik GmbH

SWN 2505

Aquí la proyección redonda se encuentra debajo de la cabeza.

Los tornillos de soldadura con proyecciones redondas son útiles cuando después de la soldadura se exige estanqueidad al gas y/o aceite. Las proyecciones redondas pueden realizarse tanto debajo como encima de la cabeza según diversos estándares de automoción y planos de los clientes.

Producimos todos los productos SWN con las siguientes dimensiones:

  • M4 x 8 hasta 40 mm
  • M5 x 10 hasta 50 mm
  • M6 x 10 hasta 60 mm
  • M8 x 15 hasta 70 mm
  • M10 x 15 hasta 70 mm
  • M12 x 15 hasta 50 mm

Más información

  • Diversos estándares de automoción:
    - MBN 75 K
    - BMW 11384.0 o GS 92022
    - MAN  M7.090.20
    - Planos de VW
    - Porsche – PN 1216
    - Toyota, Peugeot/Citroen
  • Planos
  • Estándares de otras empresas/ Requisitos de clientes
